咨询热线:
0575-87380005
0575-87380005
企业新闻
2016-06-1225315人浏览
EVA太阳能光伏电池封装膜
本公司引进意大利著名厂商3条EVA胶膜生产线以及配套的欧洲配方，年产EVA胶膜1.2亿平方米。
产品说明
太阳能电池胶膜是用EVA（乙烯－醋酸乙烯共聚物）为主要原料，添加各种助剂后，经加热挤出成型的产品。该胶膜在常温时无粘性，便于裁切分割操作。目前，本胶膜主要用于太阳能电池板的封装。在封装时，先裁切所需尺寸的胶膜，按玻璃－胶膜－电池板－胶膜－背板叠合于铝合金框内；然后，放入层压机内加热、加压、并抽真空；最后，放入设定温度的固化炉中恒温所需时间即可。
产品特点
产品规格
| 宽 度 |
200-2100mm |
|
厚 度 |
0.3-0.8mm |
技术参数
| 序号 |
项目 |
测试标准 |
单 位 |
检测指标 |
|
|
1 |
醋酸乙烯含量 |
GB/T29848-2013 |
质量分数/% |
28-32 |
|
|
2 |
透光率(波长380-1100nm） |
GB/T 2410-2008 |
% |
≥91 |
|
|
3 |
交联度 |
GB/T29848-2013 |
% |
≥85 |
|
|
4 |
拉伸强度 |
GB/T13022-91 |
MPa |
≥18 |
|
|
5 |
断裂伸长率 |
% |
≥500 |
||
|
6 |
剥离强度 |
EVA/玻璃的剥离强度 |
GB/T2790 |
N/cm |
＞60 |
|
EVA/背板的剥离强度 |
N/cm |
＞50 |
|||
|
7 |
收缩率 |
GB/T29848-2013 |
% |
＜3.0 |
|
|
＜1.5 |
|||||
|
8 |
击穿电压强度 |
GB/T1695-2005 |
kV/mm |
≥28.0 |
|
|
9 |
体积电阻率 |
GB/T 1410-2006 |
Ω·cm |
＞1.0×1015 |
|
|
10 |
紫外老化试验 |
GB/T19394-2003 |
胶膜与玻璃的剥离强度，N/cm |
＞40 |
|
|
黄变指数 |
＜2.0 |
||||
|
11 |
湿热试验 |
GB/T 2423.3-2006 |
胶膜与玻璃的剥离强度，N/cm |
＞30 |
|
|
黄变指数 |
＜2.0 |
||||

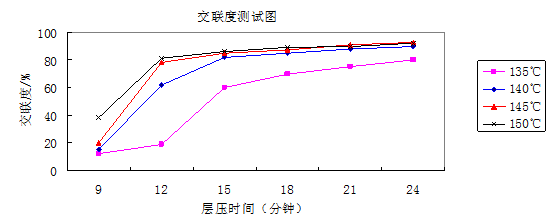

交联度测试图
层压工艺
|
条 件 方 法
|
一步法 |
两步法 |
|
|
层压机 |
层压机 |
烘箱 |
|
|
设定温度 |
140-145℃ |
100-110℃ |
140℃ |
|
抽真空 |
5分钟 |
6分钟 |
/ |
|
一次加压 |
70kPa(间隔10秒) |
40kPa |
/ |
|
二次加压 |
40kPa(间隔10秒) |
/ |
/ |
|
三次加压 |
0kPa |
/ |
/ |
|
保压固化 |
8-12分钟 |
8分钟 |
12分钟 |
|
注：层压条件根据设备差异和要求适当调整 |
|||
储存
必须存放于干燥阴凉的环境中，储存期限为自生产日期起6个月。一旦原包装箱被打开，产品应48小时内使用完，未用部分用原包装或相似包装重新封好。
我公司在引进欧洲配方的基础上自行研发出高性能的EVA太阳能封装材料，并申请了国家专利保护。

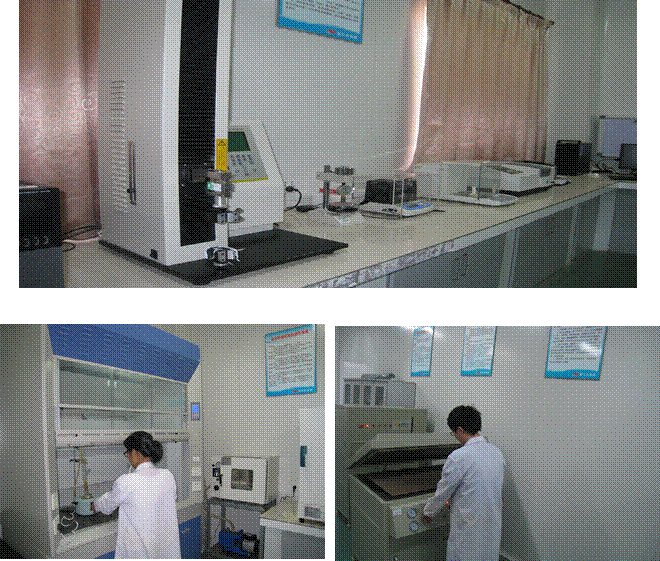

检测设备
浙公网安备 33068102000775号
