企业新闻
2016-06-1225888人浏览
锂离子电池隔膜
锂离子电池隔膜是锂电池三大重要组件之一,本公司以干法双拉线生产的隔膜近4000万m2,可供市场销售。
本公司采用干法双向拉伸工艺生产隔膜,是在中科院化学研究所的工艺基础上改良开发的具有自主知识产权的工艺。通过在PP中加入具有成核作用的β晶型改进剂,利用PP不同相态间密度的差异,在拉伸过程中发生晶型转变形成微孔。
产品特点
产品规格
宽 度 |
20-800mm |
厚 度 |
16-40μm |
储存
产品应贮存在通风、阴凉、干燥,温度为-5℃~35℃的仓库内,远离热源,不受强烈阳光直接照射。
技术参数
检验项目 |
单位 |
测试方法 |
产品规格 |
技术标准 |
|||||||
厚度 |
μm |
ISO 4591-1992 |
所有 |
±2 |
|||||||
透气率 |
Sec/100mL |
企业标准 |
16μm |
200±30 |
|||||||
20μm |
250±30 |
||||||||||
25μm |
300±30 |
||||||||||
32μm |
400±30 |
||||||||||
40μm |
500±50 |
||||||||||
孔隙率 |
% |
企业标准 |
所有规格 |
35~50 |
|||||||
吸液率 |
% |
企业标准 |
16μm |
>140% |
|||||||
20μm |
>140% |
||||||||||
25μm |
>140% |
||||||||||
32μm |
>140% |
||||||||||
40μm |
>140% |
||||||||||
面密度 |
g/m2 |
企业标准 |
16μm |
8±1 |
|||||||
20μm |
10.5±1 |
||||||||||
25μm |
13±1 |
||||||||||
32μm |
16±2 |
||||||||||
40μm |
19.5±2 |
||||||||||
热收缩率 |
% |
ASTM D 1204 |
所有规格
|
120℃ |
横向 |
≤2.5 |
|||||
纵向 |
≤3 |
||||||||||
105℃ |
横向 |
≤1 |
|||||||||
纵向 |
≤2 |
||||||||||
穿刺强度 |
g |
企业标准 |
16μm |
≥300 |
|||||||
20μm |
≥350 |
||||||||||
25μm |
≥400 |
||||||||||
32μm |
≥450 |
||||||||||
40μm |
≥500 |
||||||||||
抗拉力强度 |
MPa |
GB/T 13022 |
所有规格 |
横向 |
≥30 |
||||||
纵向 |
≥100 |
||||||||||
断裂伸长率 |
% |
所有规格 |
横向 |
≥150 |
|||||||
纵向 |
≥40 |
||||||||||
外观 |
砂眼、杂质点 |
个/m2 |
企业标准 |
所有规格 |
≤10 |
||||||
平直度 |
mm/m |
所有规格 |
≤1.5 |
||||||||
端面不齐度 |
mm |
所有规格 |
±0.5 |
||||||||
其他 |
|
所有规格 |
表面光滑均匀无波浪及荷叶边,无污点、划伤、折皱,无条纹、明暗区。 |

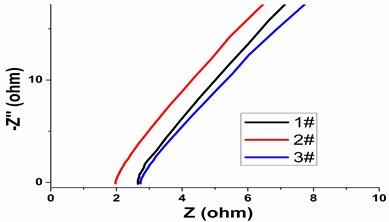

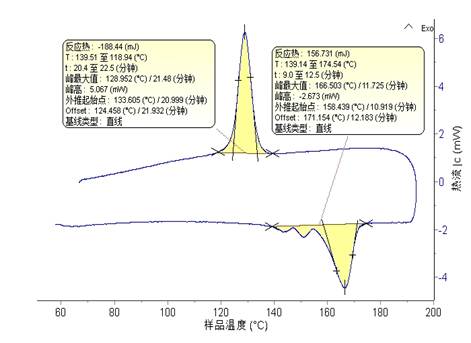

图1-4 隔膜交流阻抗图

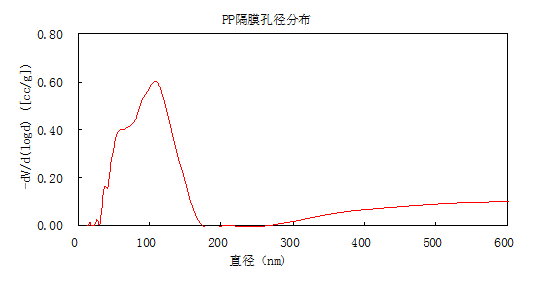

图1-5 PP隔膜孔径分布图

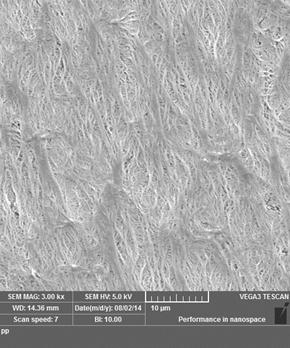

图1-6 隔膜SEM图
